Features
- 2400 W continuous program power capacity
- 100 mm (4 in) copper voice coil
- 35 - 1000 Hz response
- 96 dB sensitivity
- Double silicone spider with optimized compliance
- Ventilated voice coil gap for reduced power compression
- Aluminium demodulating ring for very low distortion
Specifications
- Nominal Diameter460 mm (18.0 in)
- Nominal Impedance4 Ω
- Minimum Impedance4.4 Ω
- Nominal Power Handling11200 W
- Continuous power handling22400 W
- Sensitivity (1W/1m)396.0 dB
- Frequency Range35 - 1000 Hz
- Voice Coil Diameter100 mm (4.0 in)
- Winding MaterialCopper
- Former MaterialGlass Fibre
- Winding Depth25.0 mm (1.0 in)
- Magnetic Gap Depth11.0 mm (0.43 in)
- Flux Density1.1 T
Design
- Surround ShapeTriple Roll
- Cone ShapeRadial
- Magnet MaterialNeodymium Inside Slug
- SpiderDouble Silicone
- Pole DesignT-Pole
- Woofer Cone TreatmentTWP Waterproof Both Sides
- Recommended Enclosure200.0 dm3 (7.1 ft3)
- Recommended Tuning35 Hz
Parameters4
- Resonance Frequency35 Hz
- Re3.6 Ω
- Qes0.39
- Qms7.0
- Qts0.37
- Vas192.0 dm3 (6.78 ft3)
- Sd1210.0 cm2 (187.55 in2)
- η₀2.02 %
- Xmax± 10.0 mm
- Xvar± 12.0 mm
- Mms225.0 g
- Bl22.0 Txm
- Le1.74 mH
- EBP89 Hz

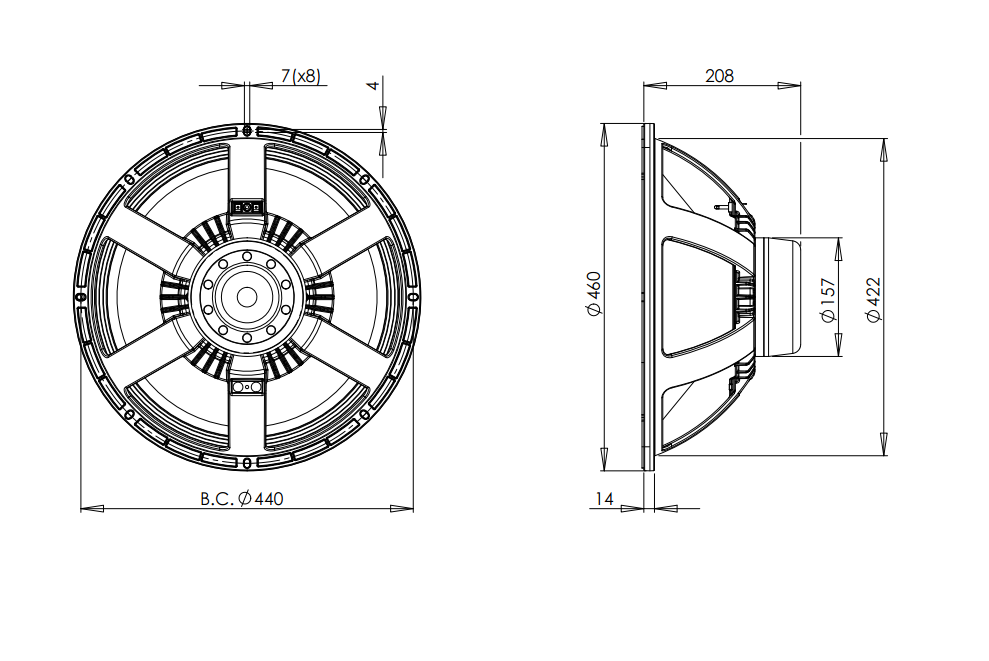

Mounting and Shipping Info
- Overall Diameter460 mm (18.0 in)
- Bolt Circle Diameter440 mm (17.3 in)
- Baffle Cutout Diameter422.0 mm (16.6 in)
- Depth208 mm (8.19 in)
- Flange and Gasket Thickness14 mm (0.55 in)
- Air Volume Occupied by Driver8.5 dm3 (0.3 ft3)
- Net Weight9.05 kg (19.95 lb)
- Shipping Units1
- Shipping Weight11.65 kg (25.68 lb)
- Shipping Box500x495x275 mm (19.69x19.49x10.83 in)
- 2 hours test made with continuous pink noise signal within the range Fs-10Fs. Power calculated on rated minumum impedance. Loudspeaker in free air.
- Power on Continuous Program is defined as 3 dB greater than the Nominal rating.
- Applied RMS Voltage is set to 2V for 4 ohms Nominal Impedance.
- Thiele-Small parameters are measured after a high level 20 Hz sine wave preconditioning test.
