The NDL88 series is perfectly balanced for the loudspeaker systems of today. Incorporating a high temperature neodymium magnet inside the 3.5” (88mm) voice coil reduces the amount of steel needed in the motor structure, saving cost and weight. Unexpected low frequency output and midrange extension to meet with almost any driver for two way applications is the hallmark of this new performance-oriented woofer line from B&C Speakers. Do more, with less, with the NDL88 series.
Características
- Capacidad de potencia de programa continuo: 1400 W
- Bobina de alambre de aluminio: 88 mm (3.5 in)
- Respuesta: 50 - 3000 Hz
- Sensibilidad: 97 dB
- Anillo demodulador de aluminio para coeficientes de distorsión extremadamente bajos
- Araña siliconada doble con compliancia optimizada
- Gap de la bobina ventilado para compresión de potencia reducida
Especificación
- Diámetro nominal320 mm (12.0 in)
- Impedancia nominal4 Ω
- Impedancia minima3.8 Ω
- Manejo de potencia nominal1700 W
- Manejo de potencia continua21400 W
- Sensibilidad97.0 dB
- Rango de frecuencia50 - 3000 Hz
- Diámetro de la bobina88 mm (3.5 in)
- Material de la bobinaAluminio
- Material anteriorFibra de Vidrio
- Profundidad del devanado21.5 mm (0.85 in)
- Profundidad magnética10.0 mm (0.39 in)
- Densidad de flujo1.05 T
Diseño
- Forma del ala de suspensiónTriple Onda
- Forma del conoExponencial
- Material del imánPerno Interior Neo
- ArañaSiliconada Doble
- Diseño del pernoPerno Tipo T
- Tratamiento del cono del wooferWP A Prueba de Agua (Frente)
- Recinto recomendado40.0 dm3 (1.41 ft3)
- Sintonía recomendada65 Hz
Parámetros3
- Frecuencia de resonancia48 Hz
- Re3.1 Ω
- Qes0.25
- Qms6.8
- Qts0.24
- Vas57.0 dm3 (2.01 ft3)
- Sd522.0 cm2 (80.91 in2)
- η₀2.5 %
- Xmax± 8.0 mm
- Xvar± 11.0 mm
- Mms73.6 g
- Bl16.6 Txm
- Le0.9 mH
- EBP192 Hz

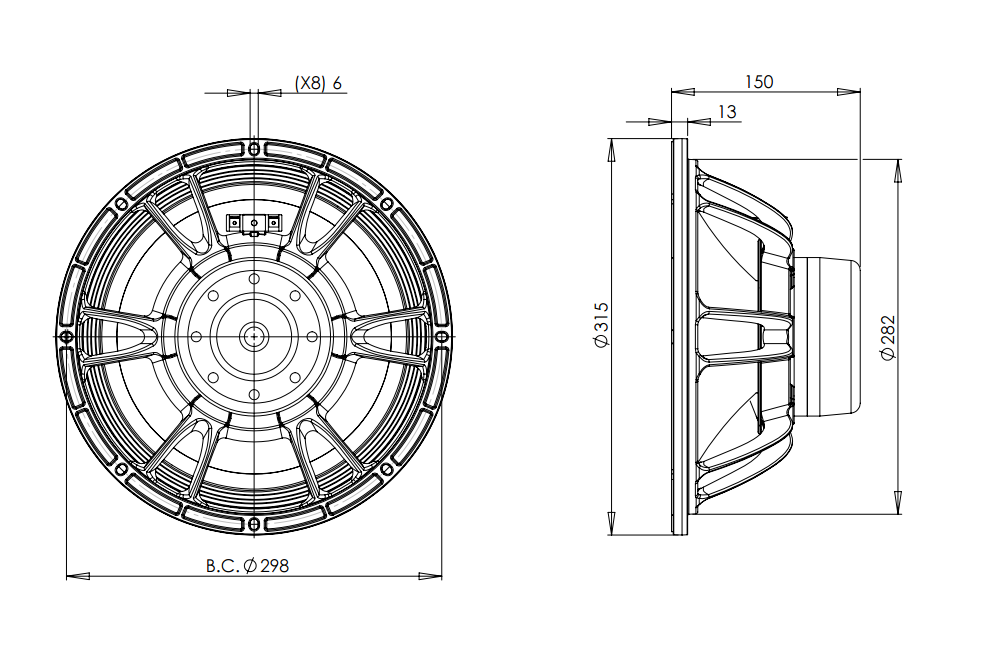

Información de montaje y envío
- Diámetro total315 mm (12.4 in)
- Diámetro de circunferencia de los tornillos298 mm (11.73 in)
- Diámetro de la perforación en el baffle282.0 mm (11.1 in)
- Profundidad140 mm (5.51 in)
- Espesor del reborde y junta13 mm (0.51 in)
- Volumen de aire ocupado por el driver2.5 dm3 (0.08 ft3)
- Peso neto4.95 kg (10.91 lb)
- Unidades del envío1
- Peso del envío5.85 kg (12.9 lb)
- Caja de envío360x360x200 mm (14.17x14.17x7.87 in)
Kit de Servicio
- Recone kitRCK12NDL884
Discover more
- Test de 2 horas realizado con señal de ruido rosa en el rango Fs - 10Fs. Potencia calculada en base a la impedancia minima.
- El manejo de Potencia con Programa Continuo es definido en 3dB por encima del manejo Nominal.
- Los parámetros Thiele-Small son medidos luego de un test de preacondicionamiento con onda senoidal de alto nivel de 20 Hz.
