12TBX100

12TBX100

Altavoces LF 12.0 inches

Comparar

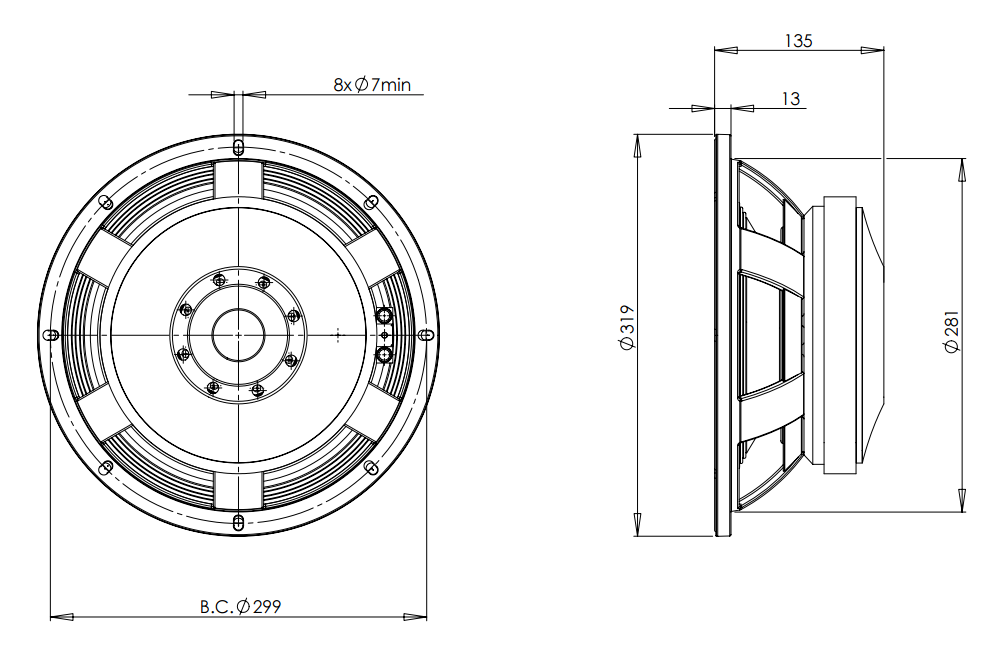

Dibujo
Hoja de datos
back
14_06_39_845_12tbx100_0014_13_50_546_file
Continuous power handling
Voice coil diameter
Magnet material




Características

  • Capacidad de potencia de programa continuo: 2000 W
  • Bobina de alambre de cobre: 100 mm (4 in)
  • Respuesta: 45 - 1000 Hz
  • Sensibilidad: 93 dB
  • Anillo demodulador de aluminio para coeficientes de distorsión extremadamente bajos
  • Araña siliconada doble con compliancia optimizada
  • Gap de la bobina ventilado para compresión de potencia reducida

Especificación

  • Diámetro nominal320 mm (12.0 in)
  • Impedancia nominal4 Ω
  • Impedancia minima4.6 Ω
  • Manejo de potencia nominal11000 W
  • Manejo de potencia continua22000 W
  • Sensibilidad93.0 dB
  • Rango de frecuencia45 - 1500 Hz
  • Diámetro de la bobina100 mm (4.0 in)
  • Material de la bobinaCobre
  • Material anteriorFibra de Vidrio
  • Profundidad del devanado25.0 mm (1.0 in)
  • Profundidad magnética12.0 mm (0.5 in)
  • Densidad de flujo1.1 T

Diseño

  • Forma del ala de suspensiónTriple Onda
  • Forma del conoRadial
  • Material del imánFerrita
  • ArañaSiliconada Doble
  • Diseño del pernoPerno Tipo T
  • Tratamiento del cono del wooferTWP A Prueba de Agua (Ambos Lados)
  • Recinto recomendado40.0 dm3 (1.41 ft3)
  • Sintonía recomendada43 Hz

Parámetros3

  • Frecuencia de resonancia44 Hz
  • Re3.6 Ω
  • Qes0.24
  • Qms6.23
  • Qts0.23
  • Vas41.1 dm3 (1.45 ft3)
  • Sd531.0 cm2 (82.3 in2)
  • η₀1.42 %
  • Xmax± 9.0 mm
  • Xvar± 11.0 mm
  • Mms125.0 g
  • Bl22.91 Txm
  • Le1.74 mH
  • EBP183 Hz

Información de montaje y envío

  • Diámetro total319 mm (12.5 in)
  • Diámetro de circunferencia de los tornillos299 mm (11.8 in)
  • Diámetro de la perforación en el baffle281.0 mm (11.1 in)
  • Profundidad135 mm (5.3 in)
  • Espesor del reborde y junta13 mm (0.5 in)
  • Volumen de aire ocupado por el driver4.2 dm3 (0.15 ft3)
  • Peso neto11.8 kg (26.0 lb)
  • Peso del envío12.7 kg (28.0 lb)
  • Caja de envío360x360x200 mm (14.17x14.17x7.87 in)

Kit de Servicio

  • Test de 2 horas realizado con señal de ruido rosa en el rango Fs - 10Fs. Potencia calculada en base a la impedancia minima.
  • El manejo de Potencia con Programa Continuo es definido en 3dB por encima del manejo Nominal.
  • Los parámetros Thiele-Small son medidos luego de un test de preacondicionamiento con onda senoidal de alto nivel de 20 Hz.
