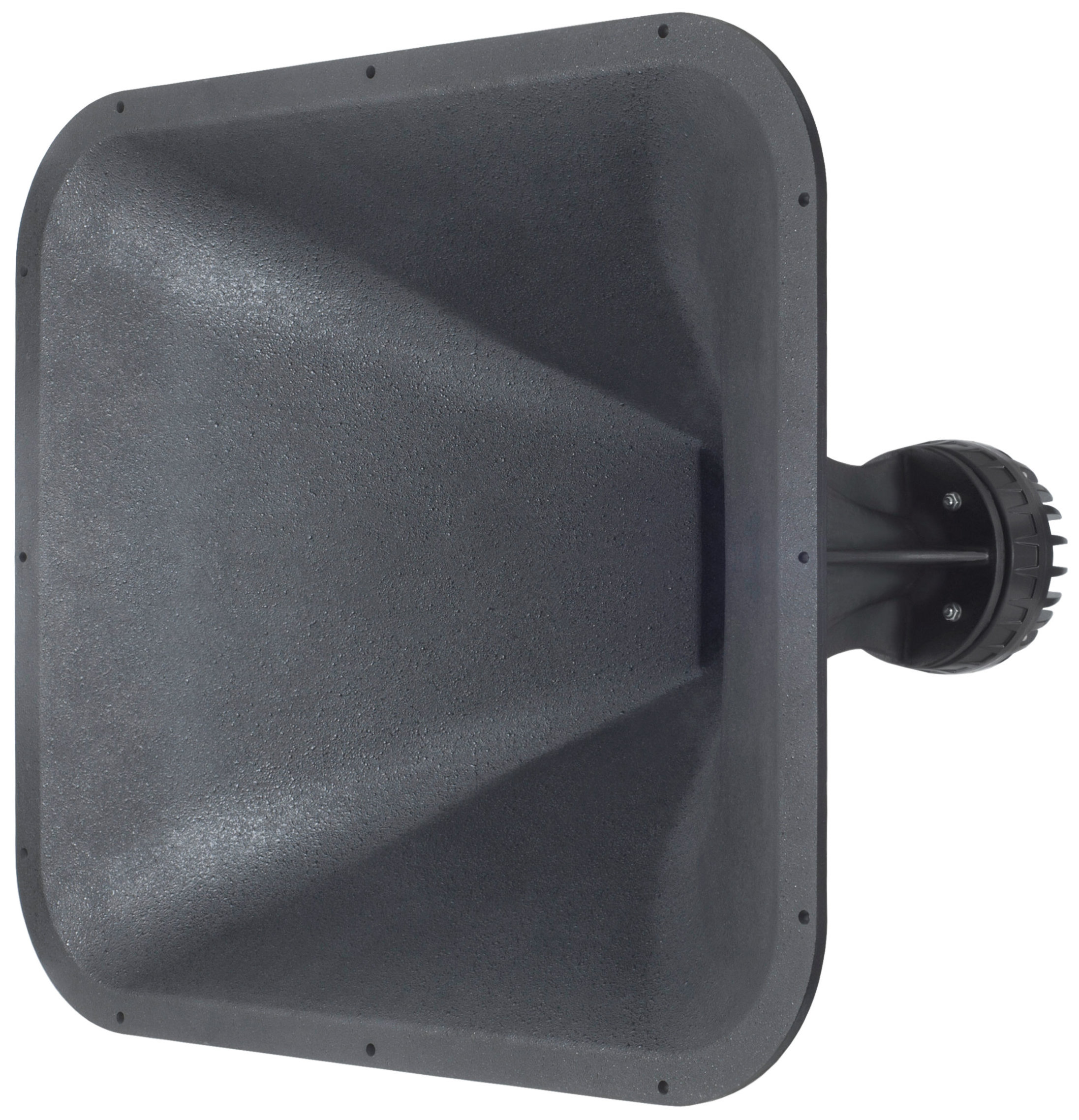

Horn/Driver Combinations

ME464-464

1.4 inches

Features

  • Constant Directivity horn with DCX464-8 driver
  • Time coherent coaxial ring radiator design (Patents EP3644623B1, US11343608B2
  • 80x60° nominal coverage
  • 109.4 dB sensitivity
  • 220 W continuous program power capacity
  • Neodymium magnet assembly
  • revised 20/10/20

Specifications Horn unit

Nominal Impedance

8 Ω

Nominal Coverage Horizontal

80 °

Nominal Coverage Vertical

60 °

Cutoff Frequency

0.3 kHz

Specifications MF unit

Minimum Impedance

6.3 Ω

Nominal Power Handling

110 W

Continuous Power Handling

220 W

Sensitivity

109.4 dB

Frequency Range

0.3 kHz - 5.5 kHz

Recommended Crossover

0.3 kHz

Voice Coil Diameter

100 mm (4 in)

Winding Material

Aluminium

Inductance

0.21 mH

Flux Density

1.9 T

Diaphragm Material

HT Polymer Ring

Min Frequency Range

0.3 Hz

Max Frequency Range

5.5 Hz

Specifications HF unit

Minimum Impedance

9.3 Ω

Nominal Power Handling

80 W

Continuous Power Handling

160 W

Sensitivity

105.8 dB

Frequency Range

3.5 kHz - 18 kHz

Recommended Crossover

4 kHz

Voice Coil Diameter

65 mm (2.56 in)

Winding Material

Aluminium

Inductance

0.1 mH

Flux Density

2.14 T

Diaphragm Material

HT Polymer Ring

Min Frequency Range

3.5 Hz

Max Frequency Range

18 Hz

Mounting and Shipping Info

Exit Size

NaN in

Baffle Cutout Diameter

538 mm (21.18 in)

Net Weight

8.5 kg (18.74 lb)

Driver Diameter

152 mm (5.98 in)

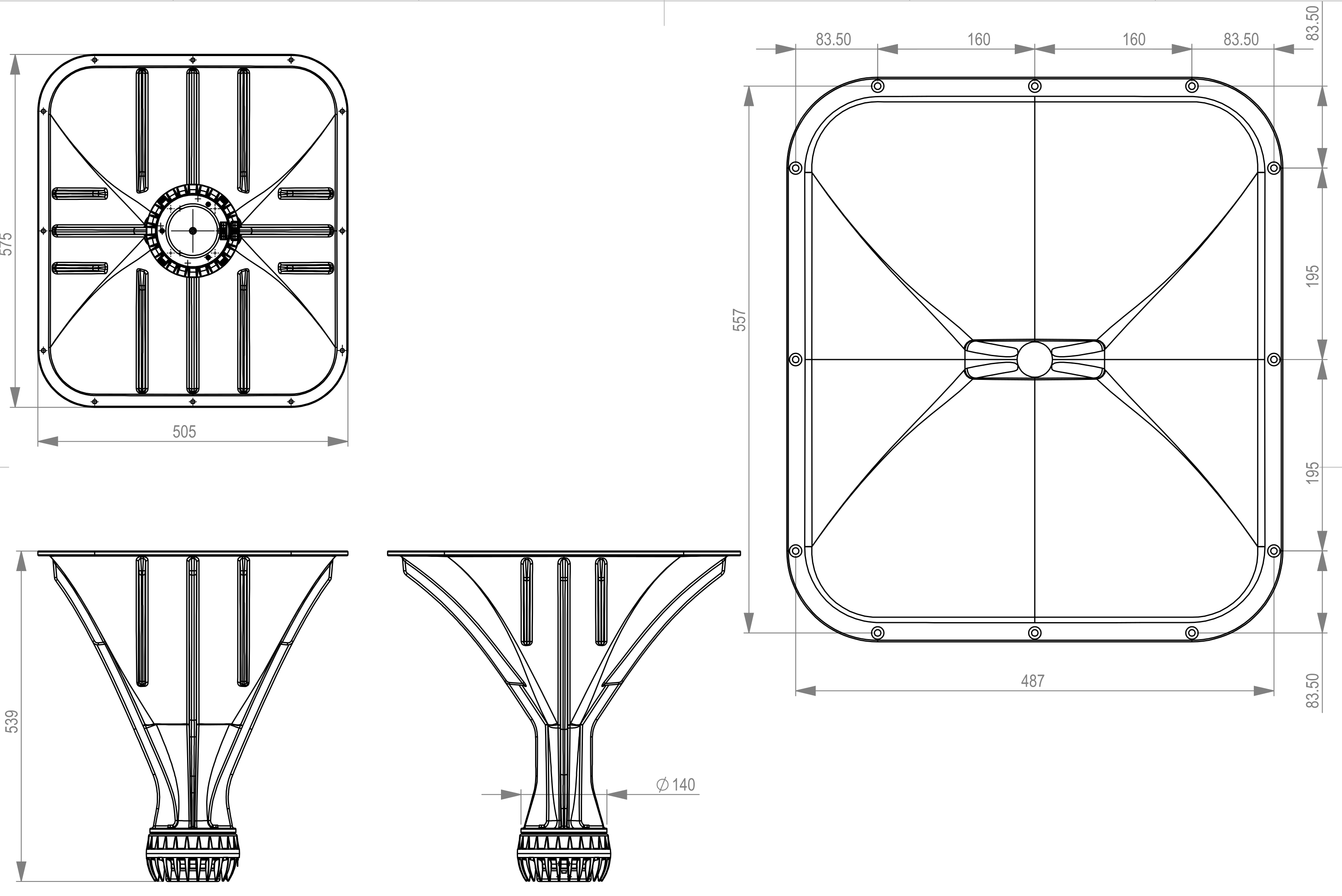

Dimensions

575x505x539 mm (22.64x19.88x21.22 in)

Service Kit

hf Replacement Diaphragm
MMDDCX464HF8
mf Replacement Diaphragm
MMDDCX464MF8
