Horn/Driver Combinations

WGX1090TN

1.4 inches


Wave guide horn not sold separately

Features

  • Line Array optimized Waveguide with DE1090TN driver
  • 120° max horizontal coverage
  • 240 W continuous program power capacity
  • 100 mm (4 in) aluminium voice coil
  • Titanium diaphragm
  • 500 - 18000 Hz response
  • 108 dB sensitivity
  • Neodymium magnet assembly with shorting copper cap

Specifications Horn unit

Nominal Impedance

8 Ω

Active Radiating Factor

93.7 %

Horizontal Coverage

120 ° Max

Specifications HF unit

Minimum Impedance

8 Ω

Nominal Power Handling

120 W

Continuous Power Handling

240 W

Sensitivity

108 dB

Frequency Range

0.5 kHz - 18 kHz

Recommended Crossover

0.8 kHz

Voice Coil Diameter

100 mm (4 in)

Winding Material

Aluminium

Flux Density

1.9 T

Diaphragm Material

Titanium

Min Frequency Range

0.5 Hz

Max Frequency Range

18 Hz

Mounting and Shipping Info

Exit Size

153x25 mm (6x1 in)

Net Weight

2.9 kg (6.39 lb)

Shipping Units

1 pcs

Shipping Weight

3 kg (6.61 lb)

Shipping Box

245x140x175 mm (9.6x5.5x6.9 in)

Driver Diameter

127 mm (5 in)

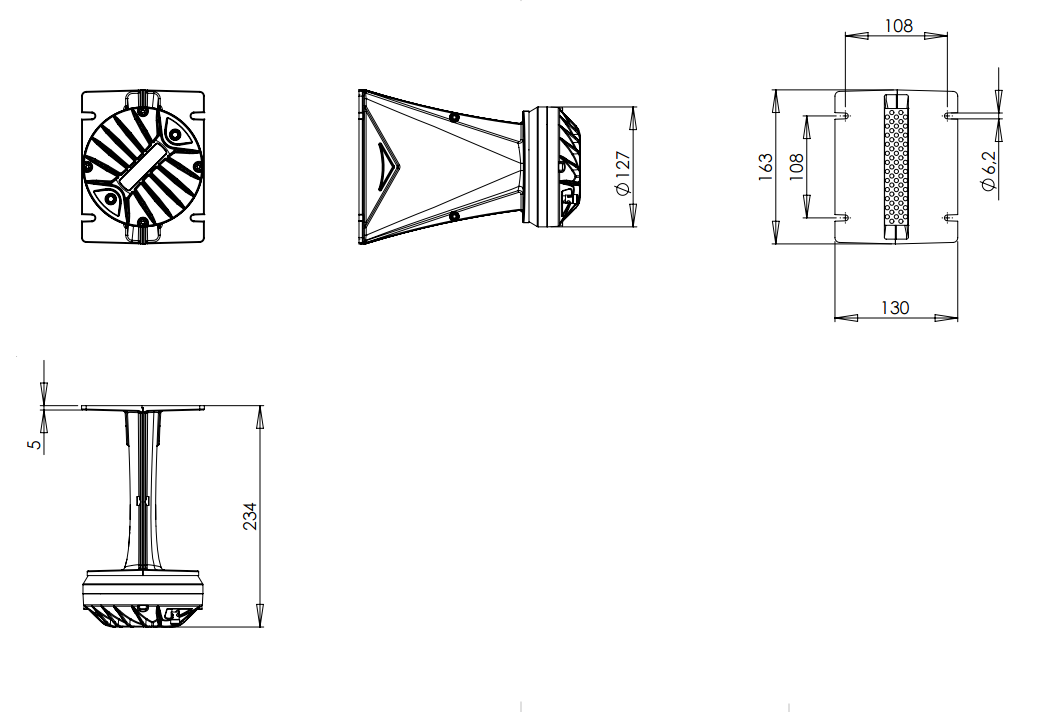

Dimensions

163x130x234 mm (6.42x5.12x9.21 in)

Service Kit

hf Replacement Diaphragm
MMD4CTN8M
