10CLA64
NEW
Careful optimization of our lightest woofer series, now offered with a high temperature copper-clad aluminum voice coil, is rewarded with higher sensitivity and smoother high frequency response. Larger motor makes these a good fit for many more applications, especially where flown, and manufacturing design means the CLA series can be price competitive with ferrite motor designs offering similar performance.
Features
500 W continuous program power capacity
64 mm (2.5 in) aluminum voice coil
75 - 4000 Hz response
96 dB sensitivity
Especificación
Diámetro nominal
250 mm (10 in)
Impedancia nominal
16 Ω
Impedancia minima
12 Ω
Manejo de potencia nominal
250 W
Manejo de potencia continua
500 W
Sensibilidad
96 dB
Rango de frecuencia
75 - 4000 Hz
Diámetro de la bobina
64 mm (2.5 in)
Material de la bobina
Aluminio
Former Material
Fibra de Vidrio
Profundidad del devanado
13 mm (0.51 in)
Magnetic Gap Depth
8 mm (0.31 in)
Densidad de flujo
1.15 T
Tratamiento del cono del woofer
WP A Prueba de Agua (Frente)
Parámetros
Fs
72 Hz
Re
10.6 Ω
Qes
0.46
Qms
3.8
Qts
0.41
Vas
21 dm³ (0.74 ft³)
Sd
320 cm² (49.6 sq²)
η0
1.64 %
Xmax
4.5 mm
Xvar
5 mm
Mms
33.6 g
Bl
18.8 Tm
Le
0.7 mH
EBP
157 Hz
Diseño
Forma del ala de suspensión
Doble Onda
Forma del cono
Exponential
Material del imán
Perno Interior Neo
Araña
Simple
Diseño del perno
Perno Recto
Tratamiento del cono del woofer
WP A Prueba de Agua (Frente)
Recinto recomendado
29 dm³ (1.02 ft³)
Sintonía recomendada
65 Hz

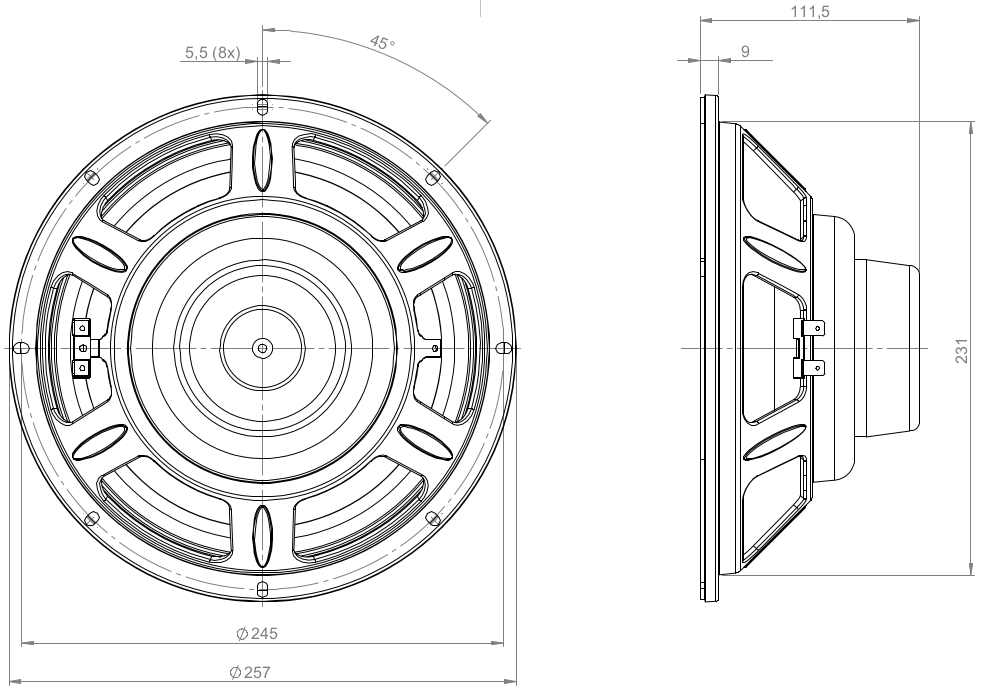

Información de montaje y envío
Diámetro total
257 mm (10.12 in)
Diámetro de circunferencia de los tornillos
245 mm (9.65 in)
Diámetro de la perforación en el baffle
232 mm (9.13 in)
Profundidad
111 mm (4.39 in)
Espesor del reborde y junta
9 mm (0.35 in)
Air Volume Occupied by Driver
1 dm³ (0.04 ft³)
Peso neto
1.85 kg (4.08 lb)
Unidades del envío
1 pcs
Peso del envío
2.45 kg (5.4 lb)
Caja de envío
295x314x175 mm (11.61x12.36x6.89 in)
Service Kit
lf Recone Kit
RCK10CLA6416
Cone
Basket
Dust Cap
Wooterprof Treatment
Centering Shims
